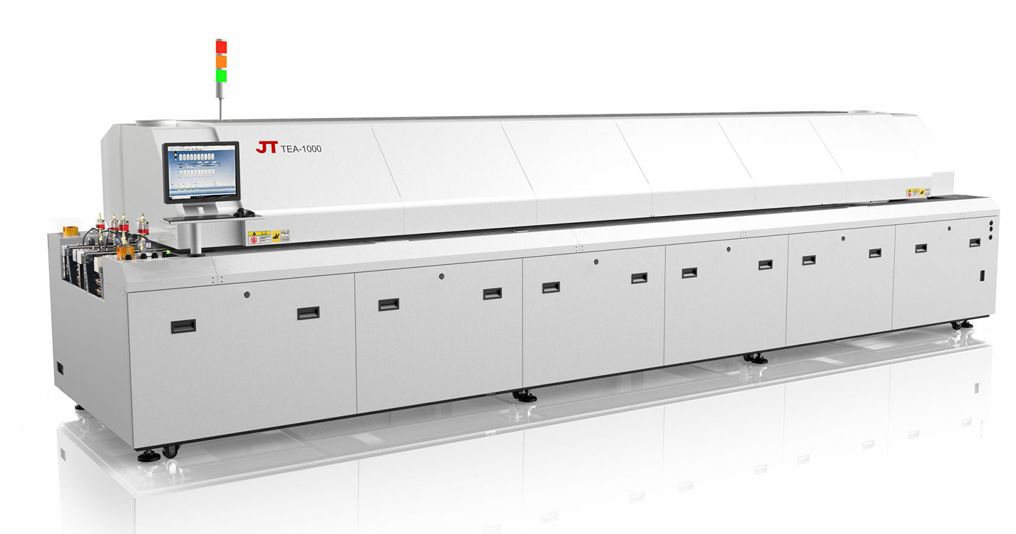

                  ● 完全滿足各種無鉛焊接工藝要求。 ● Windows7 操作系統,中英文界面。 ● 標準上8下8空氣爐。 ● PLC十PID閉環控制,性能穩定可靠。 ● 雙溫度傳感器,雙安全控制模式。 ● 全模塊化設計。 ● 導軌采用特殊硬化處理,堅固耐用。 ● 導輪采用單鏈扣調試,簡單實用。 ● PLC+模塊化控制,性能穩定可靠。
設備特點

       完全滿足各種無鉛焊接工藝要求。
       Windows7 操作系統,中英文界面,操作簡單易學。
       標準上8下8空氣爐,專利熱風管理系統使熱風對流傳導更高效熱捕捉更快。
       PLC十PID閉環控制,性能穩定可靠,溫度控制及曲線重復精度高。
       雙溫度傳感器,雙安全控制模式,速度異常報警,掉板報警。
       全模塊化設計,維護保養方便快捷,減少維護時間及成本。
       導軌采用特殊硬化處理,堅固耐用。
       導輪采用單鏈扣調試,簡單實用。
       PLC+模塊化控制,性能穩定可靠,重復精度更高。

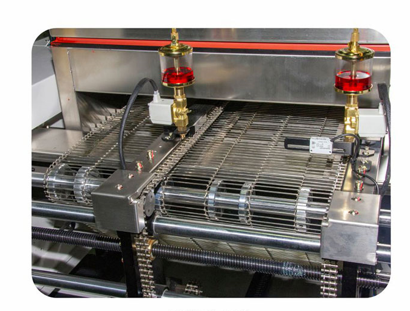

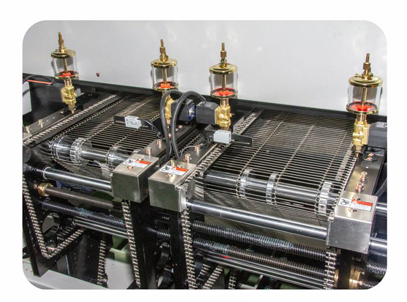

單導軌 雙導軌
規格參數
設備型號  | Model No.  | TEA-800  | TEA-1000  | TEA-800D  | TEA-1000D  |
詳細描述  | Specification  |
  | |||
加熱區長度  | Heated Length  | 3110mm  | 3890mm  | 3110mm  | 3890mm  |
外形尺寸  | Dimensions (L X W X H)  | 5220 x 1430 x 1530mm  | 6000 x1430 x1530mm  | 5220 x1660 x1530mm  | 6000 x 1660 x 1530mm  |
凈重  | NetWeight  | Approx. 2250kg  | Approx. 2600KG  | Approx. 2600KG  | Approx. 2950KG  |
排風量  | Exhaust Volume  |
 10m3/minX2 通道 10m3/minX2 Ducts  | |||
電源  | Supply Power  |
 AC;380V3O5w50/60HZ; (Option: 220V50/60HZ)  | |||
功率  | Power  | 啟動 Starting: 30KW 工作 Operating: 9KW  | 啟動 Starting: 36KW 工作 Operating: 10KW  | 啟動 Starting: 32KW 工作Operating: 10KW  | 啟動 Starting: 38KW 工作 Operating: 11KW  |
升溫時間  | Heat upTime  | Approx. 25min  | Approx. 30min  | ||
溫度范圍  | Temp. Range  | 室溫 Room temperature -300°  | |||
PCB最大寬度  | Max. Width of PCB  | 400mm ( Option: 450mm )  | 270mm X2(單通道Single Rail50-490mm)  | ||
部品高度  | PCB Top Height  | 板上 30mm/ 板下 25mm Top25mm/Bottom 25mm  | |||
運輸方向  | Conveyor Direction  | 左向右(可選:右向左) Left to Right ( Option:Right to Left)  | |||
導軌固定方式  | Fixed Rail Side  | 前端固定( Option:后端固定) Front Rail Fixed(Option:Rear Rail Fixed )  | 導軌1,4固定(可選1、3固定) lst&4rd Rails Fixed ( Option: lst&3th Rails Fixed)  | ||
導軌距地面高度  | Conveyor Height  | 900±20 mm  | |||
運輸速度  | Conveyor Speed Range  | 300-2000mm/min  | |||
參數存儲  | Data Storage  | 可存多種生產設備參數與狀況 Various parameters and storable  | |||
異常報警  | Abnormal Alarm  | 超高或超低溫報警,聲、光兩種方式Abnormal Temp. (Over/under-heat.) Sound & Light Alarm  | |||
設備配置  | Device Layout  |
  | |||
加熱區數量  | NO.of  | 上 8/下 8 Top 8, Bottom 8  | 上 8/下 8 Top 8, Bottom 8  | 上 8/下 8 Top 8, Bottom 8  | 上 10/T 10 Top 10 , Bottom 10  |
冷卻區數量  | NO.of  | 上2冷卻區 Top2CoolingZones  | |
控制系統  | Control System  | WIN10+ 商用電腦 +PLC WINIO+Computer+PLC  | |
溫控控方式  | Temp. Control Method  | PID+SSR  | |
溫度測試線  | Thermocouple Wire  | 4 條 4 wires  | |
運輸系統  | Conveyor System  | 單導軌+網帶運輸Single RaiH Mesh  | 雙導軌+網帶運輸Dual-Rail + Mesh  |
運輸控制方式  | Conveyor Control Mode  | 變頻器 + 進口運輸馬達 Inverter+lmport Conveyor Motor  | |
鏈條結構  | Chain Structure  | 不銹鋼單排導電條,防卡板式Single side link avoid block  | |
軌道調寬  | Width Adjustment  | 導軌電動調寬Electric adjustable  | |
上蓋啟動  | Cover Open  | 上蓋啟動開啟,方便顱內清潔 Electric open for easy maintenance.  | |
UPS電源  | UPS Power  | 備用電源 Backup power supply to ensure PCB production finish normally  | |
冷卻方式  | Cooling System  | 強制空冷 Forced Air Cooling  | |
